DX-TH2型道口自動（通知）信號是一種磁電傳感器復式采樣、多路信息采集、有線傳輸、集中自動控制的新型道口安全預警設備。適用于不同牽引類型，不同閉塞制式的單線、復線、多線區段的區間道口或鄰近車站的道口。系統自成一體，與其他設備無電氣聯系。在設計中嚴格執行國標《鐵路區間道口信號設備技術條件》（GB-10494-89）及《鐵路站內道口信號設備技術條件》（GB-10493-89）的技術及安全要求，建立了嚴密的環路自檢系統，隨時將故障狀態通過顯示控制盤反映給道口看守人員，最大限度地保障了使用安全。
DX-TH2型道口自動（通知）信號的可靠性（無漏檢漏報）、安全性（設備故障反應能力）與準確性（誤報警）完全符合鐵路道口信號的標準，成為上海鐵路局的局標產品。
DX-TH2型道口自動(通知)信號特點
1.道口接近點的列車接近信息用兩只聚磁差勁磁電傳感器復式采樣(安裝在同一鋼軌上相距約一米),具有以下優點:
(1)設備正常情況下,列車接近時車輪必須按次序,有方向地通過兩只磁頭才為發碼器所確認,有效地克服了人為用鐵器觸碰磁頭造成的誤報警.
(2)磁頭因環境惡劣屬于故障易發部件,系統時刻對其進行檢測,一旦發現其中一只故障,自動轉換工作方式-------由單磁頭確認列車運行方向,保證系統正常工作.同時通過顯示盤向使用者發出指明方位的故障告警,磁頭故障不必停用設備.
2.接近點設備與主機以?xún)尚倦娎|連接,由發碼器控制傳輸?shù)皖l脈動電流,具有以下優點:
(1)接近設備可遠距離設置,抗干擾能力強,系統工作穩定.
(2)將磁頭,發碼器,電纜等設備納入主機檢測系統,形成一個整體,可及時發現故障并告警.
(3)使系統設備配置靈活,投資低廉.
3.嚴密的交叉自檢環路使電路的各部分器件在動態中受到全面的檢查;檢查過程模擬列車接近與離去并通過控制顯示盤反映給使用者;具備完善故障報警顯示及語音報警提示功能.
4.采用直觀形象的道口顯示控制盤,以光帶指示列車運行的過程，全自動控制。
復線區間道口通知信號顯示盤如下圖所示：
如上圖所示的臨近車站道口自動通知顯示盤如下圖所示：
5.采用后備電源系統，交流停電后，維持“自動通知”功能72小時以上，適用于鄉村道口。
6.交流電源及各接近點設備具備完善的防雷功能。
7.DX-TH2型閃光控制器及部頒標準的道口信號機構成完整的道口自動信號系統。閃光控制器以衡流電流點亮信號燈，能大大延長燈泡壽命，并在電壓大范圍波動時保證發光強度與視覺距離。
8.室外設備按鐵路電務設備的要求設計和安裝，與現有鐵路設施一致，減少設備被盜事件發生。
9.室外音響報警按國標要求發出鐘聲（或語音和鐘聲交替）

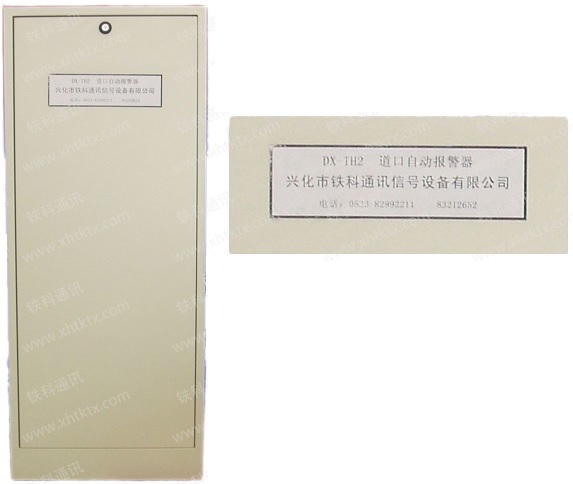

10．室內設備集中安裝在機柜內，自動通知和自動信號分別如下圖所示
二． 主要技術指標
1．最低正確感應的列車車速： 5km/h
2.最少感應確認的列車車輪對： 2對
3.輪對間隙等待確認時間： 5∽7秒
4.交流電源： AC 180V∽250V
5.最大功耗（自動通知）： ≤40W
6.最小功耗（自動信號）： ≤100W
7.直流輸出： 14.6V±0.3V(輸出電流≤500mA)
8.傳感器直流電阻： 750±30Ω
9.傳感器靈敏度： 1.2V(負載1KΩ 速度10km/h)
10.傳感器芯線與鋼軌絕緣電阻： ≥50MΩ（1000V）
11.信號燈絲直流電流： 2.0±0.1A（恒流）
12.種聲輸出功率： ≥15W
13.使用環境： 溫度-30℃∽+65℃/濕度≤90％ （25℃）
